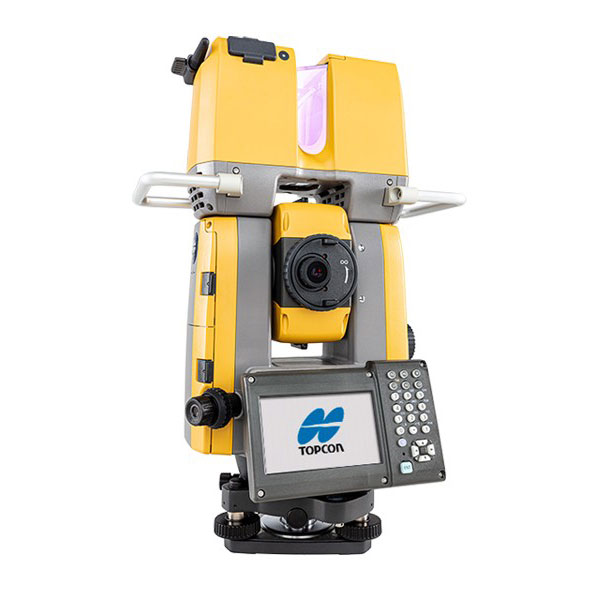

Tachimetr skanujący Topcon GTL 1000 jest przełomową technologiczną odpowiedzią na aktualne potrzeby w zakresie weryfikacji prac budowlano-montażowych w środowisku BIM.
Topcon GTL 1000 wraz z oprogramowaniem Topcon Magnet Collage i Clearedge Verity tworzy szybki system weryfikacji oraz postępu prac budowlanych i montażowych.
Kontrola prac budowlanych na każdym jej etapie pozwala zaoszczędzić czas związany z ewentualnymi korektami, które mogą być czasochłonne oraz znacząco zwiększać koszty inwestycji. Kontrola harmonogramu prac, zgodności z projektem oraz jakości prac ma kluczowe znaczenie przy zarządzaniu budżetem inwestycji.
Posiadając cyfrowy projekt obiektu budowlanego, możemy łatwo, szybko oraz efektywnie sprawdzić postęp prowadzonej inwestycji oraz jakość już zakończonych prac.
Wykonując pomiary tachimetryczne z łatwością orientujemy pomiar w geodezyjnym układzie współrzędnych. System może zostać wykorzystany zarówno jako jednoosobowy śledzący tachimetr robotyczny, ale także jako skaner laserowy 3D, pozwalający w krótkim czasie pozyskać dane otaczającej przestrzeni w postaci chmury punktów oraz zdjęć.
OPRACOWANIE CHMURY PUNKTÓW:
Topcon Magnet Collage i Collage Web
KONTROLA PRAC BUDOWLANYCH
Clearedge Verity
Oprogramowanie nie tylko pozwala na weryfikację jakości całej inwestycji, ale też na kontrolę wykonania i montażu pojedynczych prefabrykatów.
Parametry techniczne |
GTL-1003 / GTL-1002 |
| Zdolność rozdzielcza | 2,5” |
| Powiększenie | 30x |
| Dokładność kątowa | 3” – GTL-1003, 2” – GTL-1003 |
Kompensacja |
|
| Kompensator | Cieczowy 2-osiowy |
| Zakres | ±6’ |
Dalmierz |
|
| Zasięg na pryzmat | 5000 m |
| Dokładność na pryzmat | 1 mm + 2 ppm |
| Zasięg bez pryzmatu | 1000 m |
| Dokładność bez pryzmatu | 2 mm + 2 ppm |
| Czas pomiaru | Precyzyjny: 0,9 sec; Szybki: 0,6 sec; Śledzenie: 0,4 sec |
Skaner 3D |
|
| Metoda pomiaru | Impulsowa |
| Zasięg | 0.6 – 70 m |
| Dokładność pomiaru punktu 3D na danej odległości dla powierzchni o współczynniku odbicia równym 90% | 5 mm/10 m, 7 mm/20 m, 10 mm/30m |
| Kątowy zakres skanowania | 360° w poziomie, 270° w pionie |
| Klasa lasera | 1 |
| Długość fali lasera | 870 nm |
| Rozdzielczość aparatu | 5 MPix |
| Zapis danych | Karta SD do 32 GB (Klasa 10 lub wyższa) |
Komunikacja |
|
| LongLink™ | Bluetooth dalekiego zasięgu |
| USB 2.0 | Host + Slave |
| RS-232C | Port komunikacyjny RS-232 |
| Sterowanie skanerem | Za pomocą ekranu dotykowego lub poprzez dostęp z urządzeń przenośnych |
Inne parametry |
|
| Waga z baterią | 7,2 kg |
| Wymiary | 212x178x424 mm |
| Wyświetlacz | Kolorowy, dotykowy, wysokokontrastowy, TFT 800 x 480 |
| Klawiatura | 24 podświetlane przyciski |
| Czas pracy | ok. 6 h na zestawie baterii |
| Wodoszczelność | IP54 |
| Łączność bezprzewodowa | Bluetooth® klasa 1 |
| Temperatura pracy | od -10°C do 50°C |
| Szybkość serwomotorów | 180o / s |
